En este bricobarco vamos arrancar el motor cuando falle el
Control EVC ó la caja negra de electrónica
Vamos actuar sobre un motor volvopenta 2d55 y 2d75

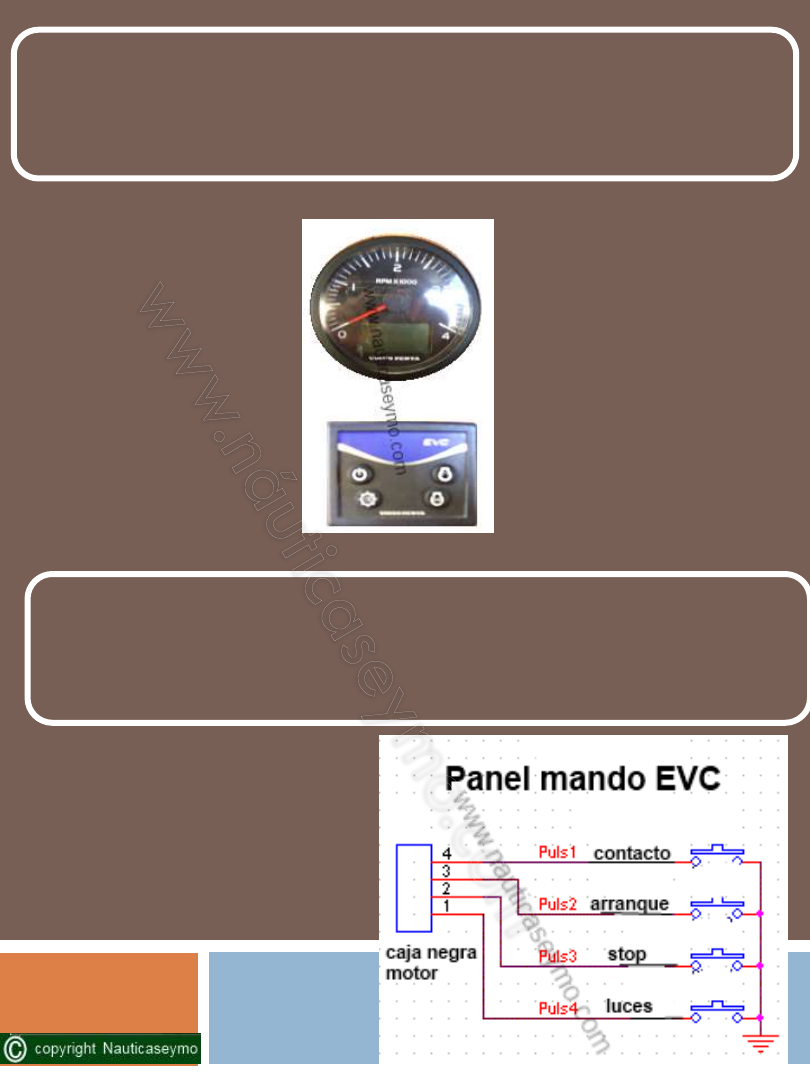

El panel de control EVC es simplemente un cuadro de
pulsadores normalmente abiertos y no dispone de ninguna
circuitería electrónica en el cuadro de abajo vemos el
esquema
Por lo tanto si dejara de funcionar algún pulsador solo
tendremos que hacer un puente entre los cables

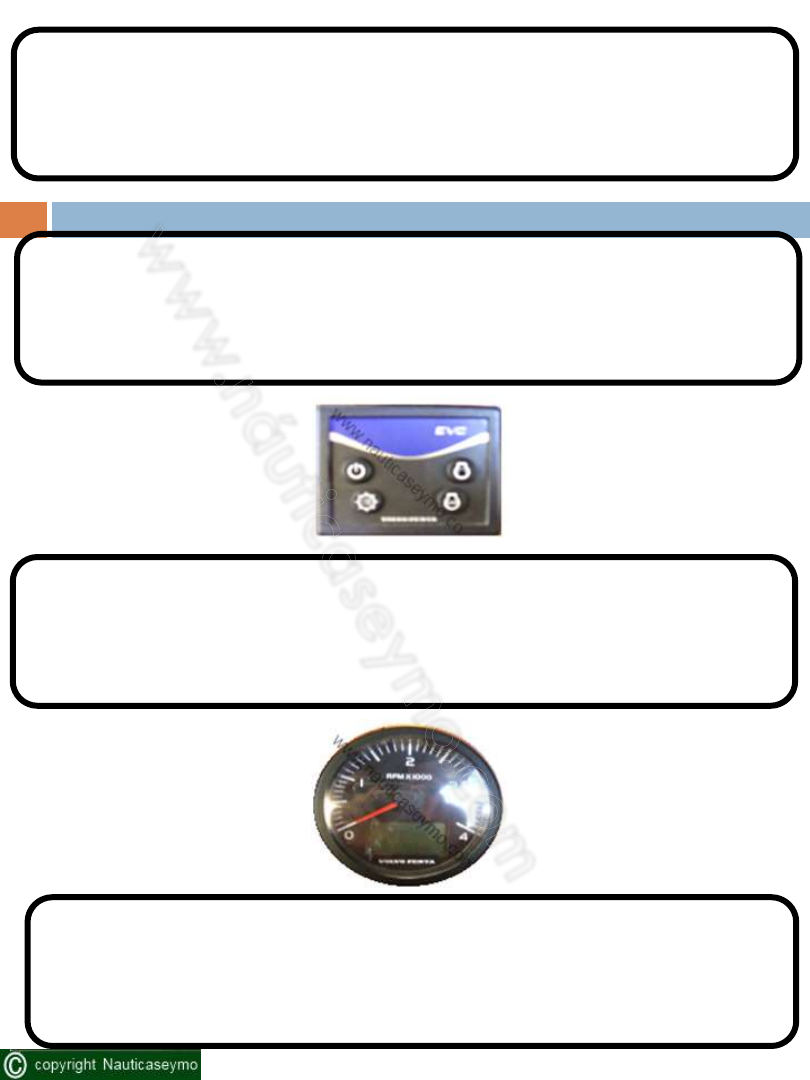

Haremos contacto momentáneo entre el cable negro y el rojo
el reloj se encenderá y el display mostrara las horas
Ya tenemos el sistema preparado para el arranque
Haremos contacto entre el cable negro y el amarillo hasta
que arranque el motor
En la parte trasera del panel EVC se encuentran los cables
de control cada uno de un color, nos centraremos en los que
nos interesan
Si el problema esta en la caja negra que esta adosada en el
motor en la parte de babor, el motor no arrancara
Entonces actuaremos en la caja negra de control de la
siguiente forma
En caso de emergencia actuaremos siempre en la caja
negra por ser lo mas rápido

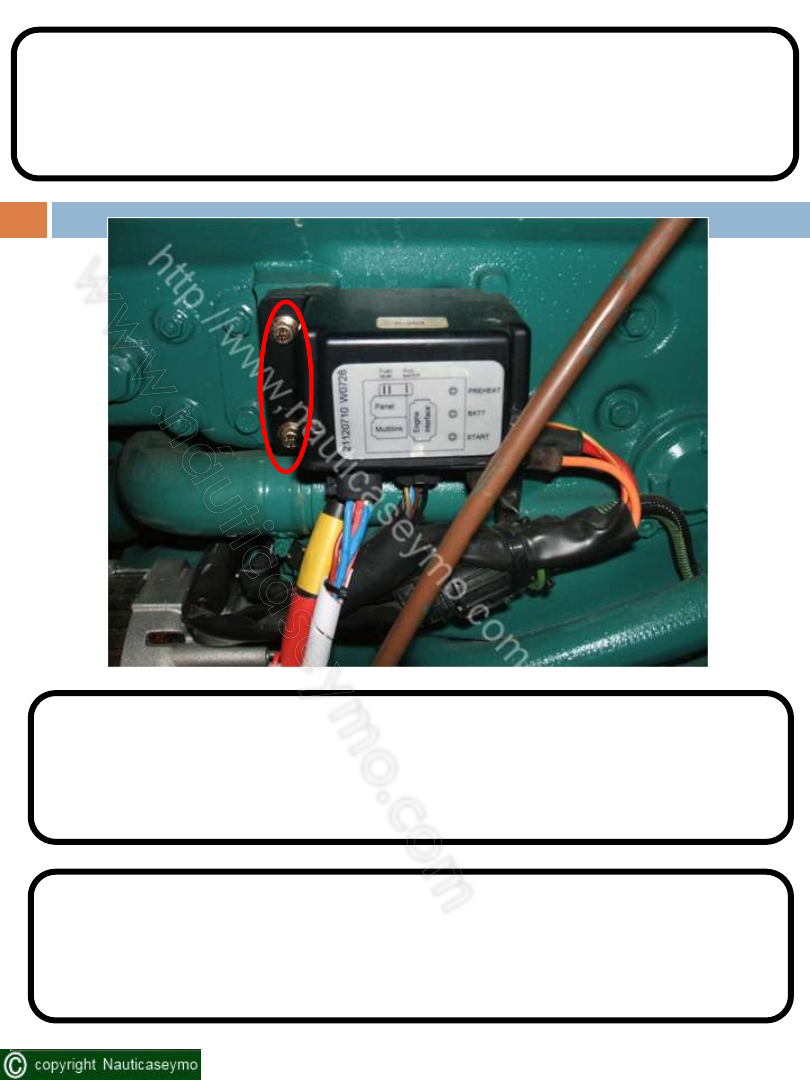

Tornillos
de sujeción

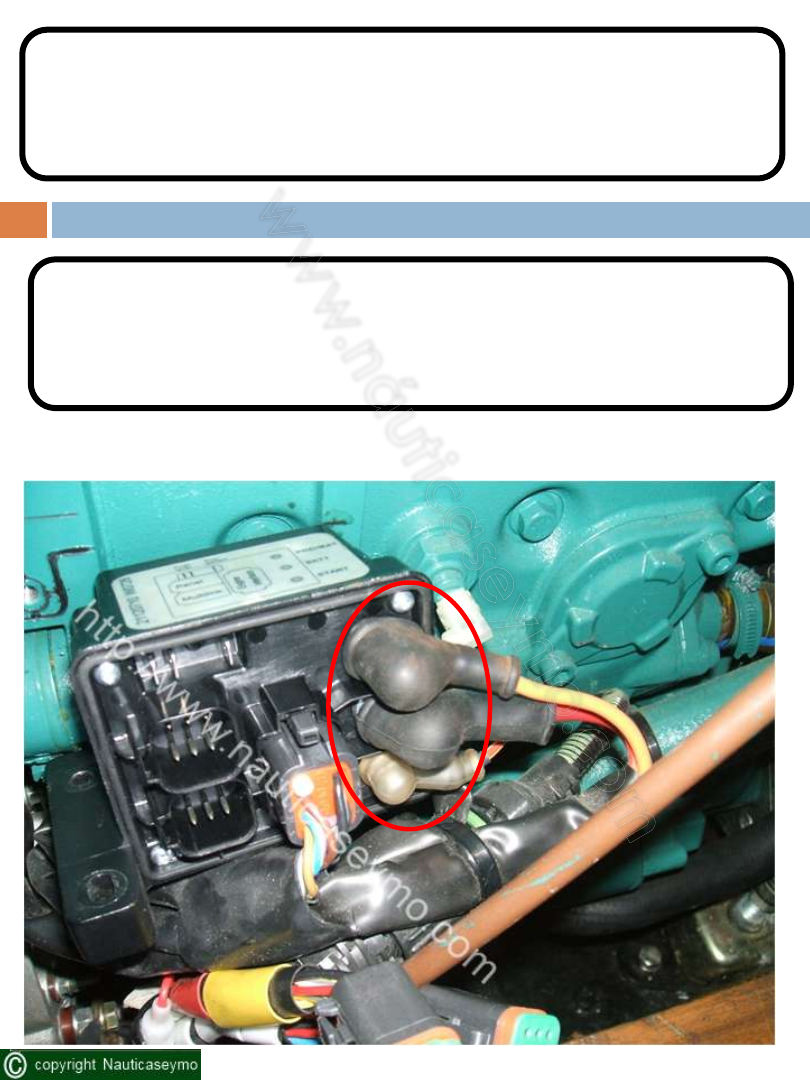

En la imagen vemos las pipetas de protección de tres cables
Desatornillar la caja del motor para poder darle la vuelta y
tener acceso a los contactos
Pipetas de protección
Retiramos las pipetas de protección de los cables y nos
quedan las conexiones para poder actuar sobre ellas,
Vamos a enumerarlas del 1 al 3
3
2
1
1 ARRANQUE ( color del cable amarillo/rojo 4mm)
2 POSITIVO BATERIA ( rojo 10 mm)
3 CALENTADORES ( amarillo 8mm)
Enumerar cables
3
2
1
Pulsador de
arranque
Entre el 2 y 1
Pulsador de
calentadores
Entre el 2 y 3

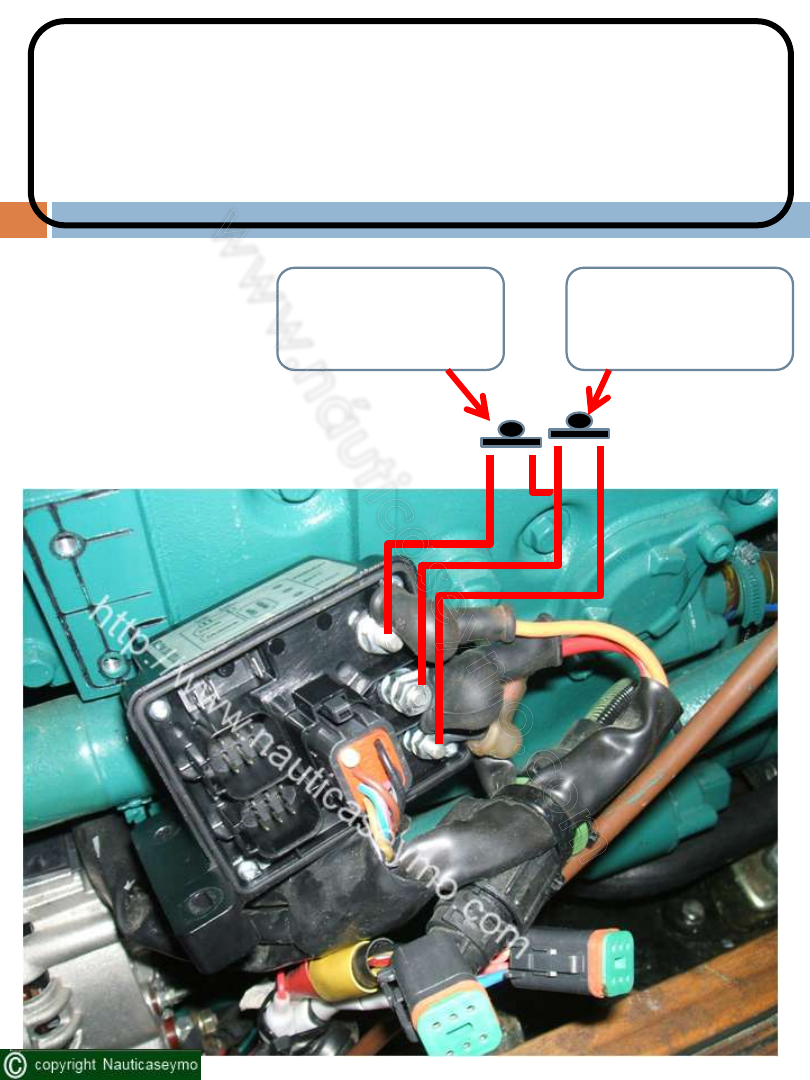

En la imagen vamos representar como instalar los
pulsadores
Pulsador de arranque (arrancara el motor)
Pulsador de calentadores ( calentara las camaras para
arranque en frio aproximadamente mantener 20 segundos)
Podemos preveer y tener los pulsadores instalados para
una emergencia de no ser así podemos hacer un puente con
un destornillador o llave fija entre los contactos, NOTA(la
caja negra no se ve afectada por hacer estos puentes o
poner pulsadores)
3
2
1
Pulsador de
arranque
Entre el 2 y 1
Pulsador de
calentadores
Entre el 2 y 3
1
2
3

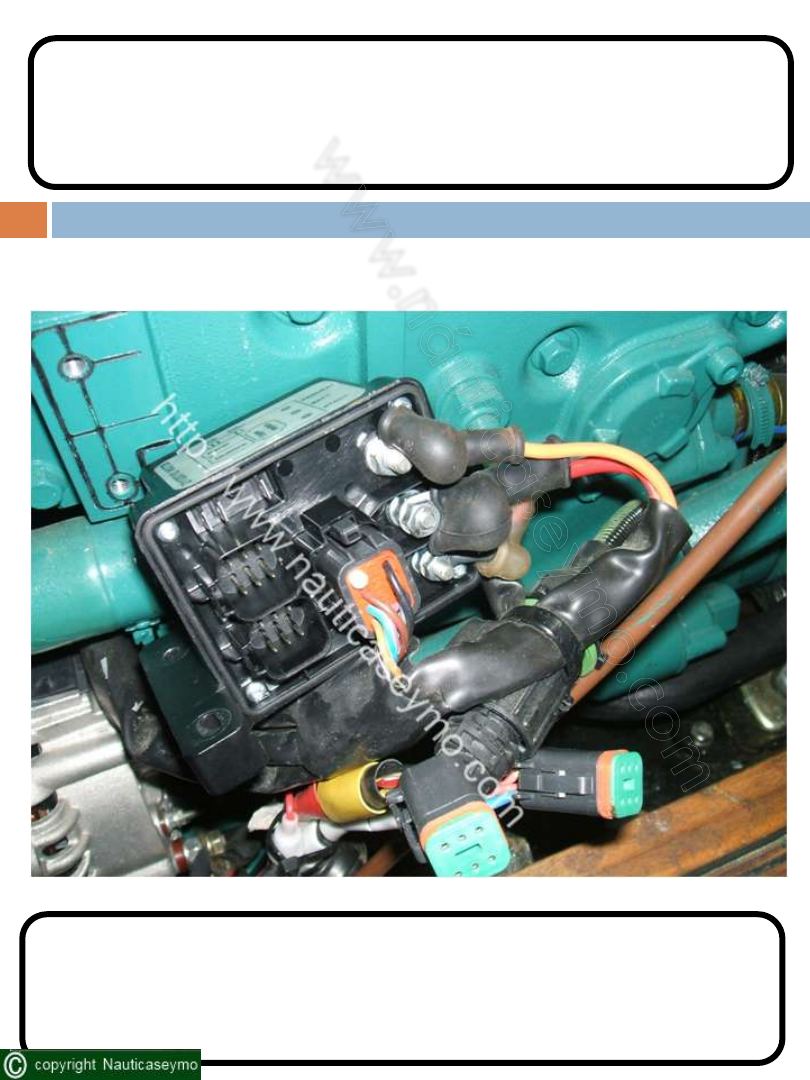

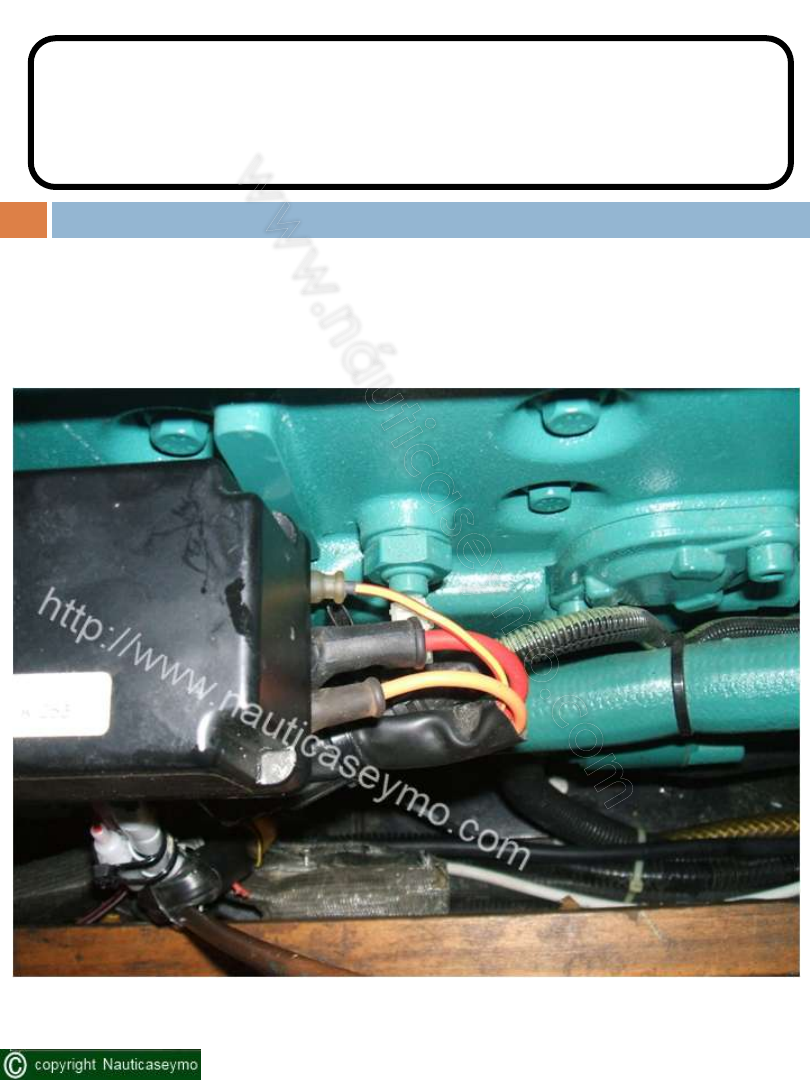

En la imagen vemos la caja negra montada en su lugar, con
los cables numerados y sus colores
